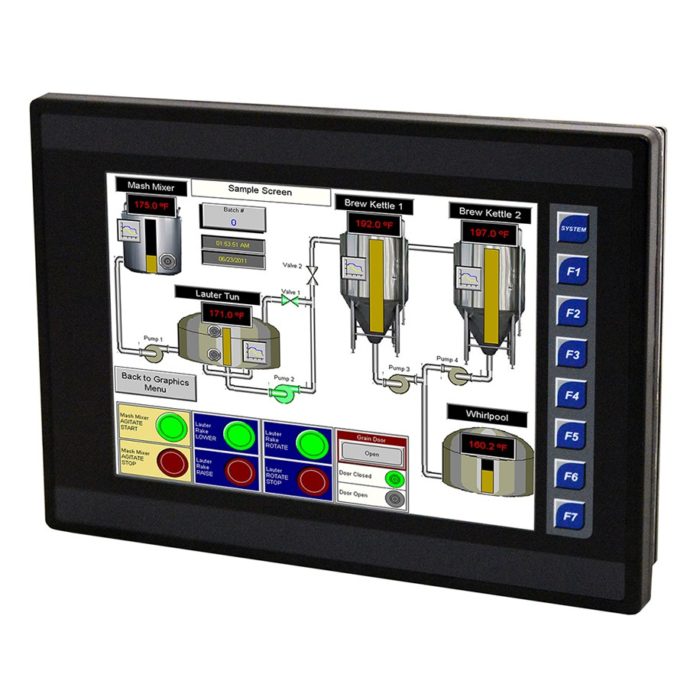

EXL10
10寸彩色图形显示器
扫描速率0.013mS/K
1MB逻辑内存
3个RS232 / RS485接口
2个CAN接口( CANopen,J1939可选 )
2个独立以太网接口
支持32GB microSD卡,支持U盘,音频
5种内置IO类型
|
EXL10 |
DI |
DO |
AI |
AO |
|
HE-EXV1E0 |
特性与其它型号相同，但无内置I/O |
|
HE-EXV1E2 |
12(4HSC) |
6继电器 |
4(mA,V) |
|
|
HE-EXV1E3 |
12(4HSC) |
12(2PWM) |
2(mA,V) |
|
|
HE-EXV1E4 |
24(4HSC) |
16(2PWM) |
2(mA,V) |
|
|
HE-EXV1E5 |
12(4HSC) |
12(2PWM) |
2万能型 |
2(mA,V) |
|
HE-EXV1E6 |
12(4HSC) |
12(2PWM) |
6万能型 |
4(mA,V) |
|
 |
|
EXL10
|
产品特性 |
|
显示屏 |
10"TFT真彩触摸屏 |
|
分辨率 |
640X480像素 |
|
字体大小 |
自由调整 |
|
最大屏幕数 |
1023 |
|
按键数 |
6 |
|
逻辑扫描速率 |
0.013mS/K |
|
系统运算等级 |
64位浮点型 |
|
控制程序内存 |
1MB |
|
最大寄存器数 |
50000 |
|
MicroSD |
支持（最大32GB） |
|
编程口 |
串口，USB，以太网 |
|
在线编程 |
支持 |
|
内置通讯 |
3X串口，2XCAN，2X以太网 |
|
可选通讯 |
Profibus，无线通讯 |
|
支持的I/O |
SmartStix,Block,Rail,Mod |
|
产品规格 |
|
电源 |
10-30VDC |
|
能耗 |
650 mA @ 24 VDC |
|
安装方式 |
面板安装 |
|
外型尺寸 |
303.3X230.6X61.7mm |
|
开孔尺寸 |
288.5X216mm |
|
工作温度 |
常温型（-10~60℃）和低温型（-40~60℃） |
|
工作湿度 |
5-95% |
|
防护等级 |
IP65（前面板），NEMA 4X |
|
产品认证 |
CE，UL，船级社（ABS），防爆2区（CLASS I Div.2） | |
|
EXL10
|
XL系列内置选件 |
|
HE-XDAC007 |
2AO(mA/V) |
|
HE-XDAC107 |
4AO(mA/V) |
|
HE-XEC |
以太网（for Xle/t) |
|
HE-XPBS |
Profibus DP从 (for Xle/t/4/6/10) |
|
HE-XMC |
电话调制解调器 |
|
HE-XRC9 |
900MHz无线模块 |
|
HE-GSM04 |
短信模块 |
|
HE-GPRS04 |
GPRS模块 |
|
HE200GPS183 |
GPS定位对时 |
|
HE-ZGB |
Zigbee模块，外置 | |
