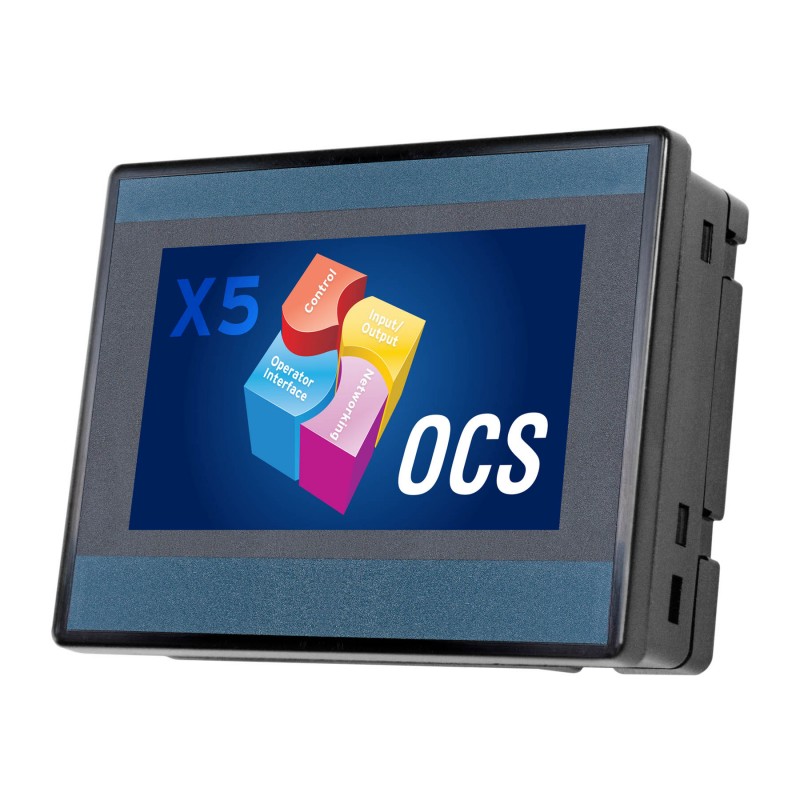

HE-X5
4.3寸彩色图形显示器
扫描速率0.013mS/K
1MB逻辑内存
1个RS232 接口，1个RS485接口
1个CAN接口( CANopen,J1939可选 )
1个以太网接口
支持32GB microSD卡,支持U盘
内置：4DI，4DO，4AI
|
主要规格 |
HE-X5 |
|
数字量输入 |
4通道晶体管输入 (均可配置为500kHz高速输入通道) |
|
数字量输出 |
4通道晶体管输出（其中2路可配置为500kHz PWM，PTO输出） |
|
模拟量输入 |
4通道4-20mA / 0-20mA / 0-10V信号，12位精度 |
|
通信功能 |
1 x RS232 , 1 x RS485 , 1 x CAN , 1 x Ethernet |
|
人机界面 |
4.3英寸彩色显示器，支持中文 |
|
microSD |
支持，最大32GB |
|
串口协议支持 |
Modbus RTU，AB DF1，GE SNP, Bacnet MSTP Server, GPGGA，自由协议等 |
|
CAN协议支持 |
CanOPEN，J1939，CsCAN |
|
以太网协议支持 |
Modbus TCP，AB Ethernet/IP，GE EGD，GE SRTP，FTP，BacnetIP server等 |
|
扩展能力 |
支持HORNER全系列Smart IO扩展模块，最大2048 DI / DO , 512 AI / AO |
|
外形尺寸 |
125mm x 96mm x 31mm |
|
 |
HE-X5
|
产品特性 |
|
显示屏 |
4.3"单色图形显示屏 |
|
分辨率 |
480X272像素 |
|
画面存储器 |
22MB |
|
最大页面数 |
1023 |
|
逻辑扫描速率 |
0.013mS/K |
|
逻辑内存 |
1MB |
|
最大寄存器数 |
1024 |
|
MicroSD |
支持（最大32GB） |
|
在线编程 |
支持 |
|
编程口 |
串口，以太网，USB |
|
内置通讯 |
2X串口，1XCAN，2XUSB，1X以太网 |
|
支持的I/O |
SmartStix,Block,Mod,Rail |
|
产品规格 |
|
电源 |
10-30VDC |
|
能耗 |
150 mA @ 24 VDC |
|
安装方式 |
面板安装 |
|
外型尺寸 |
125X96X31mm |
|
开孔尺寸 |
118.75X91mm |
|
工作温度 |
常温型（-10~60℃） |
|
工作湿度 |
5-95%RH,无凝露 |
|
防护等级 |
IP65（前面板），NEMA 4X |
|
产品认证 |
CE，UL | |
